PJ-X重力砂浆是以石英砂为骨料、特种水泥为结合剂、高分子有机物为增韧剂，辅以流化、微膨胀、防离析、抗开裂等外加剂精制而成的干混料。在灌注过程中仅依靠自身重力自行进行充填就能满足灌浆要求的砂浆。本产品在郑西、京沪、沪宁、沪杭高铁等多条高速铁路、客运专线风（声）屏障安装固定中使用，收到了良好的效果。

性能特点

l 工作性好：用水量范围宽，砂浆黏度低，灌浆速度快，可操作时间长，流动度损失小；

l 微膨胀：硬化后砂浆微膨胀、不开裂，确保对重力的固定和支撑效果；

l 小时强度高： 2h抗压强度可达30Mpa以上，提高桥梁架设速度；

l 后期强度持续：28d强度大于60Mpa，后期强度持续增长，不倒缩；

l 耐久性好：是无机灌注材料，对钢筋无锈蚀，耐久性和桥墩及面板一致。

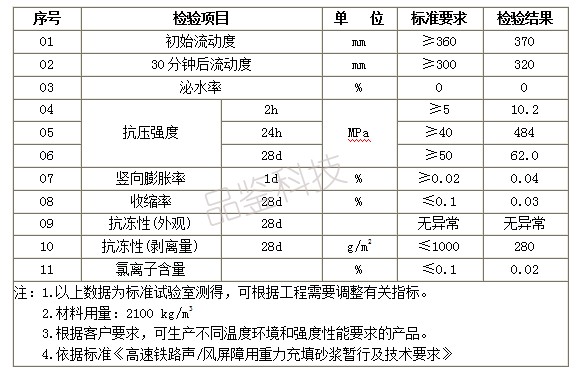

技术指标

施工及养护

1.灌浆前应准备好计量设备、搅拌机具、灌浆设备、模板以及养护物品等。

2.将与重力充填砂浆接触的混凝土基础表面清理干净，不得有碎石、浮浆、浮灰、油污等杂物。灌注时模板支护应牢固，模板可采用塑料复合模板或钢模板。

3.重力砂浆搅拌时，应按照产品要求的用水量采用专门的计量设备进行加水，不宜通过增加用水量来提高其流动度。

4.拌合可用强制式砂浆搅拌机拌和，砂浆搅拌应充分。少量搅拌时，zui好使用电动搅拌枪进行搅拌。

5.搅拌时先将水加入搅拌桶中，开动搅拌机，然后逐渐加入计量好的重力砂浆，边加砂浆边搅拌，直至砂浆全部加完，再继续搅拌1-2分钟，使浆料均匀，然后静置1分钟左右，待气泡溢出破灭后再灌注。

6.重力砂浆从灌注孔灌注时，应采用漏斗进行灌注或从模板缝隙灌入，漏斗的高度不宜低于400mm；从侧面灌注时，模板高度应超过钢板底面5-10mm。

7.适宜施工环境温度为5-30℃。搅拌好的重力砂浆应在30分钟内用完，夏季温度较高时应该提高施工速度或者减少一次搅拌量，防止砂浆硬化过快，影响灌浆施工。

8.在冬季，如果施工温度过低，可将材料放置在温度较高的室内，保证物料的温度较高，同时可采用热水进行拌合，保证砂浆有足够的早期强度。

9.如果现场没有升温条件，可与我公司联系，定制低温早强型重力砂浆。在低温环境下，不需升温加热，也可获得上表的强度效果。

10.重力砂浆灌注完毕后应对露出部分及时采用保温保湿养护，对未暴露部分应采用带模养护；或在拆模后及时覆盖，避免表面失水过快造成表面裂纹。负温条件下，不得浇水养护已经浇筑的重力填充砂浆。

11.拆模时，砂浆芯部与环境之间的温差不宜大于15℃。

 包装及贮存

25kg/袋或50kg/袋。储存于干燥阴凉处。

干燥环境下未开封产品贮存期3个月；

贮存超过3个月的产品，需经过试验确定性能指标满足要求后方可使用。
